Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | NBSe |
Chứng nhận: | CE,ISO9000 |
Số mô hình: | C1919 |
Số lượng đặt hàng tối thiểu: | 100pcs |
Giá bán: | Negotiable |
chi tiết đóng gói: | Xuất khẩu bao bì |
Thời gian giao hàng: | 10-20 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 100, 000chiếc mỗi tháng |
Mẫu số: | C1919 | Loại điện: | AC |
---|---|---|---|
Số cực: | 3P | Giai đoạn: | Giai đoạn 3 |
Điện áp định mức mạch chính: | 24 V ~ 380V | Đánh giá mạch chính hiện tại: | 9 ~ 95A |
Tiêu chuẩn: | IEC60947-4 | Tần số: | 50 / 60Hz |
lắp ráp: | 35mm Din Rail | Số liên lạc phụ trợ:: | 1NC / 1NO / 1NO + 1NC |
Cuộn dây điện áp: | 24v-660v | Điện áp định mức:: | 220v / 240V / 380V |
Tuổi thọ điện: | 1000000 lần | ||
Điểm nổi bật: | rơle contactor từ,rơle quá tải từ |
Công tắc tơ tụ thay đổi sê-ri CJ19 đặc biệt được sử dụng để chuyển đổi tụ điện shunt điện áp thấp. Và nó được sử dụng rộng rãi trong các thiết bị bù công suất phản kháng trong đó AC 50HZ, điện áp 380V, hệ thống dòng điện khởi động trong công tắc tơ có thể giảm sốc cho tụ điện và hạ áp quá mức trong khi ngắt mạch. Ngoài ra, nó có thể thay thế một thiết bị truyền và ba lò phản ứng giới hạn hiện tại, nhỏ, nhẹ, tham gia thuận tiện và đáng tin cậy, khả năng bật / tắt.
Sản phẩm này phù hợp với tiêu chuẩn GB14048.4, IEC60947-4-1.
Mô hình giải thích:
Điều kiện chạy và cài đặt bình thường:
1. Nhiệt độ không khí xung quanh: -5oC + 40oC. giá trị trung bình không được vượt quá + 35oC trong vòng 24 giờ
2. Độ cao: tối đa 2000m.
3. Điều kiện khí quyển: Khi nhiệt độ ở 40oC, độ ẩm tương đối của không gian nguyên tử phải là
nhiều nhất là 50%. Khi ở nhiệt độ tương đối thấp, nó có thể có độ ẩm tương đối cao hơn. Độ ẩm tương đối tối đa hàng tháng có thể không quá 90%. Các biện pháp đặc biệt nên được thực hiện do sự xuất hiện của vết lõm.
4. Lớp ô nhiễm: Lớp 3
5. Thể loại cài đặt:
6. Điều kiện lắp đặt: Mức độ nghiêng giữa bề mặt lắp và bề mặt thẳng đứng không được vượt quá II
7. Sốc tác động: Sản phẩm nên được lắp đặt và sử dụng ở nơi thường xuyên rung lắc và va đập.
Cấu trúc lông vũ:
Contactor có cấu trúc điểm dừng đôi loại hành động trực tiếp, hệ thống tiếp xúc có hai lớp, có ba tiếp điểm giới hạn dòng điện ở lớp đầu tiên, cùng với điện trở giới hạn dòng điện, khi bật, tiếp điểm sẽ bật sau vài giây.
CJ19-25-43 có hai tiếp điểm phụ, CJ19-63-95 có ba tiếp điểm phụ.
Đối với CJ19-25-43, Vít có sẵn để cài đặt, cũng như đường ray din tiêu chuẩn 35mm
Đối với đường ray din tiêu chuẩn CJ19-63-95, 35mm hoặc 75mm có thể được lắp đặt có sẵn để cài đặt
Thông số kỹ thuật chính:
Mô hình | C1919-25 | C191932 | C1919-43 | C1919-63 | C1919-80 | C1919-95 | |
Xếp hạng hoạt động hiện tại (A) | 380V | 17 | 23 | 29 | 43 | 50 | 63 |
Công suất điều khiển (kVar) | 230V | 6,5 | 8,5 | 10 | 20 | 21 | 23 |
400V | 12 | 16,7 | 20 | 32 | 38 | 42 | |
Điện áp cách điện định mức (V) | 690 | 690 | 690 | 690 | 690 | 690 | |
Kiểm soát công suất hiện tại | 20In | 20In | 20In | 20In | 20In | 20In | |
Fife điện (104 hoạt động) | 10 | 10 | 10 | số 8 | số 8 | số 8 | |
Đặc điểm hoạt động | Hấp thụ (85% ~ 110%) Hoa Kỳ; phát hành (20% ~ 75%) Chúng tôi | ||||||
Tiêu thụ điện năng trung bình (VA) 50Hz 20oC | Nhặt lên | 76 | 110 | 110 | 230 | 230 | 230 |
Giữ | 9,4 | 11 | 11 | 32 | 32 | 32 | |
Khả năng kiểm soát của tiếp xúc phụ trợ | AC-15 360VA: DC-13 33W | ||||||
Đơn vị trọng lượng (kg) | 0,44 | 0,6 | 0,63 | 1,33 | 1,5 | 1,5 |

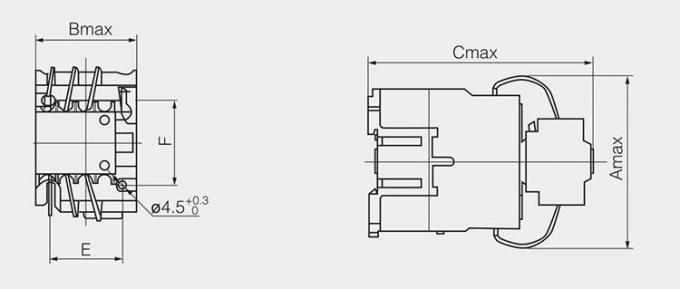

Kích thước:
C1919 25-63
CJ19 63-95
Ví dụ: CJ19-63 / 21, 95/21
